Tabelleneigenschaften

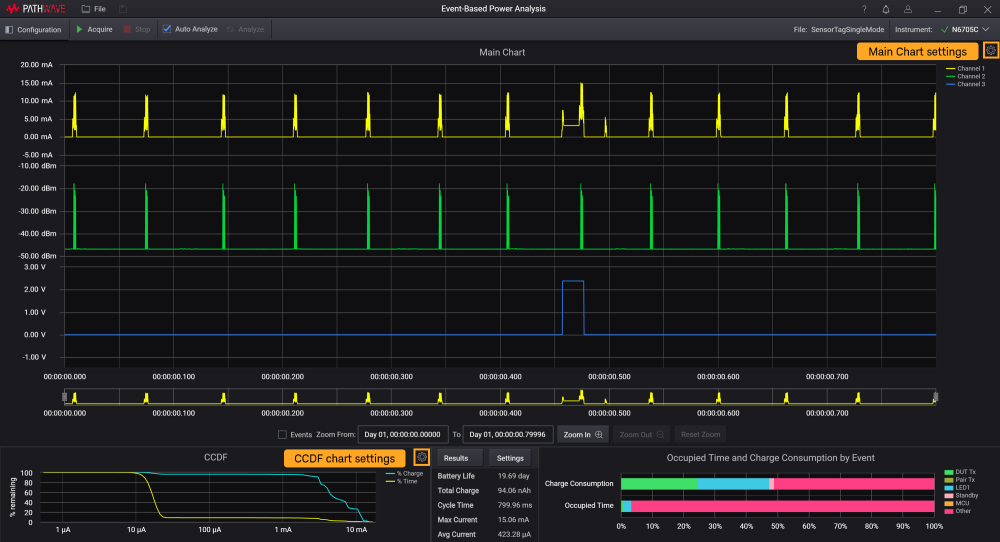

Die Haupttabelle und die CCDF-Tabelle in der KS833A2A-Software verfügen über eigene, voneinander unabhängige Tabelleneinstellungen. Klicken Sie auf die unten illustrierten Zahnradsymbole, um ihre Einstellungen in einem Popup-Fenster anzuzeigen.

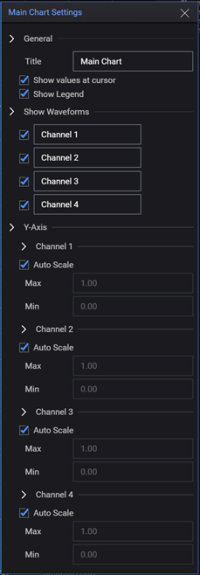

Haupttabelleneinstellungen
	Title (Titel) Geben Sie den Namen der Tabelle ein. Standardtitel: Haupttabelle
	Show values at cursor (Werte beim Cursor anzeigen) Aktivieren Sie dieses Kontrollkästchen, um den Zeitstempel und die jeweiligen X- und Y-Daten für jeden Punkt aus vier Tabellen (soweit zutreffend) anzuzeigen, wenn Sie den Cursor über die Haupttabelle bewegen.
	Show Legend (Legende anzeigen) Aktivieren Sie dieses Kontrollkästchen, um die Legende anzuzeigen. Dabei entspricht die Farbe jeder Kurve den jeweiligen Kanälen.
	Show Waveforms (Wellenformen anzeigen) Aktivieren Sie das gewünschte Kontrollkästchen, um Wellenformen in der Haupttabelle anzuzeigen oder zu verbergen. Sie müssen mindestens eine Wellenform in dieser Tabelle anzeigen lassen.Sie können den Titelder vertikalen Achsen für jeden Kanal ändern.
	Y-Achse Je nach Typ der in Ihrer Hardwarekonfiguration installierten Module können die auf den vertikalen Achsen für jede Wellenform angezeigten Wellenformen variieren. Leistungsdetektor: dBm Spannungsmesser: Volt Strommesser oder 2-Q-Stromversorgung: Ampere Auto Scale (Automatische Skalierung): Skalieren Sie die Achsen automatisch, damit die gesamte Datenserie Platz hat Max and Min (Maximum und Minimum): Legen Sie die Höchst- und Mindestwerte der Y-Achse fest
CCDF-Tabelleneinstellungen
	Title (Titel) Geben Sie den Namen der Tabelle ein. Standardtitel: CCDF
	Show values at cursor (Werte beim Cursor anzeigen) Aktivieren Sie dieses Kontrollkästchen, um beim Bewegen des Cursors die Werte der Wellenformen für Ladung und Zeit (in Prozent) und Strom (in Log-Skala) anzuzeigen.
	Show Waveforms (Wellenformen anzeigen) Aktivieren Sie das jeweilige Kontrollkästchen, um die Kurven für „Änderung in Prozent (%)“ oder „Zeit in Prozent (%)“in der CCDF-Tabelle anzuzeigen. Sie müssen mindestens eine Wellenform in dieser Tabelle anzeigen lassen. Änderungen, die hier vorgenommen werden, werden übernommen, wenn Sie den Dialog schließen.
