물리적 및 전류 이벤트

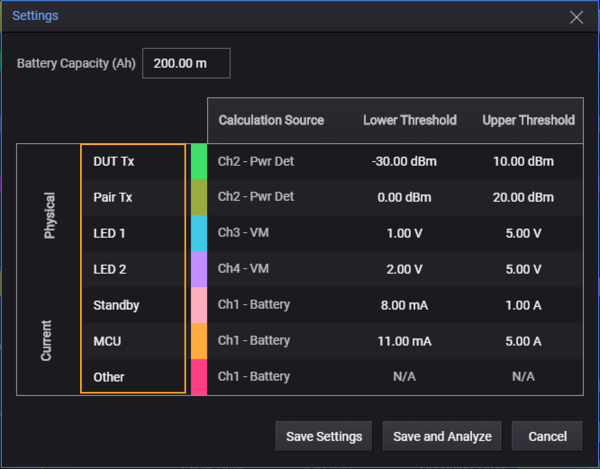

아래 Settings 창에 표시된 바와 같이 두 가지 유형의 이벤트가 있습니다.
- 물리적 이벤트
채널 2에서 4까지는 물리적 이벤트라고 알려져 있으며, 이 이벤트는 선택한 채널에 따라 선택할 수 있습니다. 표시된 색상은 채널에서 N6705C에 레이블이 지정된 채널에 해당합니다. - 전류 이벤트
영역(zone)을 사용하여 전류 파형(채널 1)에서 파생된 다른 이벤트는 프로그램을 실행 중일 때는 항상 유효합니다. 영역(region)은 Avg Channel 1의 상위 또는 하위 영역(zone)에 따라 정의됩니다.
아래 표에 각 열의 세부정보가 우선순위가 높은 순서대로(위에서 아래로) 구성되어 있습니다.
| Calculation Source | 레이블 | 색 | 정의 |
|---|---|---|---|
| Ch 2 Pwr Det | DUT TX | 연두색 | 동기는 X8712AD에 따르며, 우선순위가 가장 높은 DUT의 TX 이벤트로 할당됩니다. |
| Ch 2 Pwr Det | Pair TX | 진한 녹색 | 동기는 X8712AD에 따르며, 우선순위가 두 번째로 높은 Pairing TX 또는 DUT RX 이벤트로 할당됩니다. |
| Ch 3 - VM | LED1 | 파란색 | VM, AM 또는 2Q-PS 모드 중에서 선택하며, 채널 3에서 동기화됩니다. |
| Ch 4 - VM | LED2 | 보라색 | VM, AM 또는 2Q-PS 모드에서 선택하며,채널 4에서 동기화됩니다. |
| Ch1 - Battery | Standby | 분홍색 | 채널 1의 최소 및 최대 전류에 의해 정의된 영역(Region) 또는 창입니다. 창 내의 모든 값이 포함됩니다. |
| Ch1 - Battery | MCU | 주황색 | 우선순위가 낮은 영역 1과 동일합니다. |
| Ch1 - Battery | Other | 빨간색 | 우선순위가 가장 낮은 영역 1과 동일합니다. |
참고
- 같은 영역(zone)에 이벤트가 2개 있는 경우 소프트웨어가 Calculation Source 표의 위쪽에 나열된 이벤트의 우선순위를 지정합니다. 소프트웨어는 결과의 일부로 비활성화된 채널은 고려하지 않습니다.
- 소프트웨어 설정에서 비활성화된 채널은 이 표에서 볼 때 회색으로 처리됩니다.
