X8712AD 射频检测器

本节说明并解释了 N6705C 双通道配置中所述两种类型的被测设备在射频能量传输方面的差异。

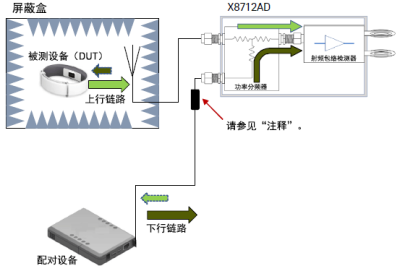

X8712AD 射频事件检测器是一个 1×2 功率分频器，内置对数检测器，可连接到被测设备和一个配套设备或仅连接到被测设备。对数检测器的输出是与射频输入成比例的电压。

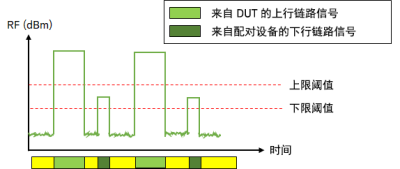

X8712AD 内的 1×2 分频器对来自被测设备的上行链路信号和来自配对设备的下行链路信号作出响应并产生不同的功率电平。下行链路信号路径的衰减较高，因此信号电平较低。通过正确的阈值配置，软件能够区分上行链路信号和下行链路信号，这样可以关联电流消耗波形，以通过发射或接收模式分解电流消耗。
