N6705C 双通道配置

当需要将电流消耗波形与被测设备的射频活动相关联时，建议采用双通道配置。您将能够根据关键射频事件（如被测设备在发射、接收、处理、空闲或处于休眠模式时）细分总电流消耗。

有两个典型的用例：

• 被测设备设置为自广播或测试模式（请参阅“在自广播或测试模式下连接无线被测设备”）。
• 使用外部配套设备控制被测设备（请参阅“在信号模式下为外部配套设备配对”）。

通道 1 固定为“电池仿真器”功能，用于为被测设备供电并监测总电流消耗。
通道 2 固定为“功率检测器”功能，已连接 X8712AD 射频事件检测器以捕获被测设备发送或接收的射频信号。

进行

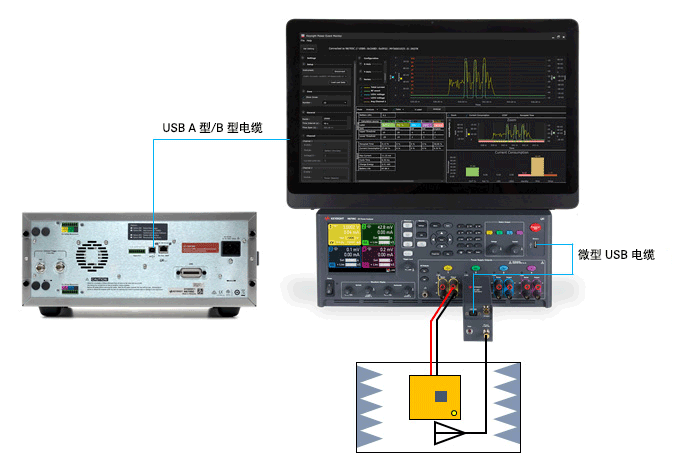

上图描述了用于连接无线被测设备的典型安装。

1. 请参考 N6705C 用户指南，了解有关如何在 N6705C 直流电源分析仪中安装 N6781A/N6785A SMU 模块的说明。

2. 将 USB A 型/B 型电缆从您的 PC 连接到 N6705C 的后面板。

3. 将微型 USB 电缆从 N6705C 直流电源分析仪连接到 X8712AD 射频事件检测器。

4. 使用测试引线（不随附）将您的被测设备连接到通道 1 的输出接线柱端子。

5. X8712AD 上具有两个射频端口。将射频电缆（不随附）连接到其中一个射频端口并将另一端连接到屏蔽盒的背面。将 50 欧姆端子连接到未使用的端口。

   注释

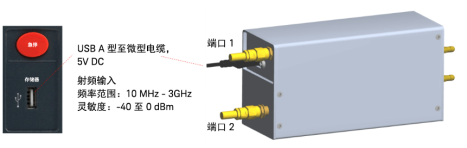

   • X8712AD 内的二合一功率合成器将在前面板上的端口 1 和端口 2 上生成对等的射频信号，如 X8712AD 射频检测器中所示。
   • 建议将 50 欧姆端子连接到未使用的端口，以避免在使用其中一个端口测量射频功率时出现开路反射。
   • 端口 1 和 2 之间的传递损耗约为 7 至 8 dB。

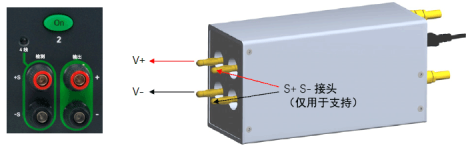

6. 使用 V+ 和 V- 2 线配置将 X8712AD 射频事件检测器连接到端口 2，以接收后香蕉端口处的模拟响应，如下所示。输出范围介于 0V 与 2 V 之间。



7. 将微型 USB 电缆从 N6705C 连接到 X8712AD 射频事件检测器的前面板，为需要 5 V 直流电才能工作的事件检测器供电。



在信号模式下为外部配套设备配对

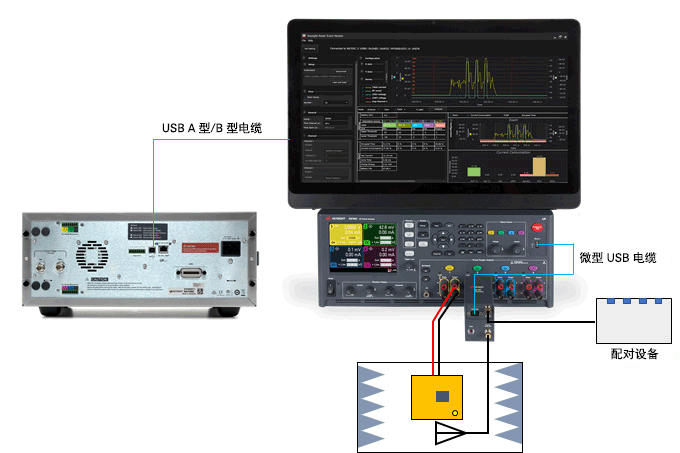

上图描述了用于在信号模式下为外部配套设备配对的典型安装。

1. 按照 在“自广播或测试模式下连接无线被测设备” 部分中步骤 1 至 7 的说明进行操作。

2. 将配套设备连接到 X8712AD 射频事件检测器的另一个前端连接器。

   注释

   对于灵敏度测量，X8712AD 的端口 1 和 2 之间的传递损耗约为 7 至 8 dB。

您已根据这些示例完成硬件安装。

下一步

• 要了解其他硬件配置，请转到 N6705C 四通道配置或适用于非射频事件的 N6705C 双通道配置。
• 转到安装软件以开始安装 KS833A2A 软件。
