N6705C 四通道配置

建议将此安装用于信号和正常操作的多事件同步测试。正常操作定义为成功连接时的操作。

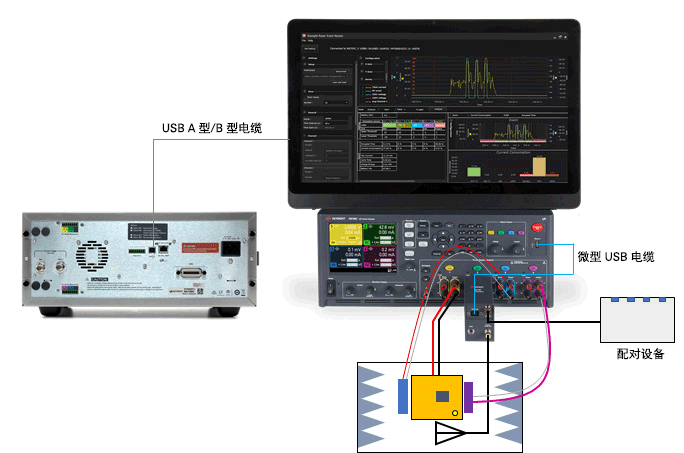

此四通道配置需要以下设置：

• 通道 1：连接被测设备
• 通道 2：连接 X8712AD 射频事件检测器
• 通道 3 和 4：使用电压或电流响应定制接线和/或定制传感器，以同步事件。

通道 1 固定为“电池仿真器”模块，用于为被测设备供电并监测总电流消耗。
通道 2 固定为“功率检测器”模块，已连接 X8712AD 射频事件检测器以捕获被测设备发送或接收的射频信号。

1. 按照 在 “自广播或测试模式下连接无线被测设备”部分中步骤 1 至 7 的说明进行操作。

2. 可使用两个选项在通道 3 和 4 中设置连接：

   1. 将 2 线电缆连接到设备子电路电源线以进行事件同步。

   2. 连接到电压或电流响应传感器，而无需与被测设备进行物理连接。

3. 如果在通道 3 中使用基于电压的传感器，在通道 4 中使用基于电流的传感器来同步事件，则使用 V+ 和 V-2 线配置将基于电压的传感器连接到通道 3，再连接到输出接线柱端子。执行相同操作以将基于电流的传感器连接到通道 4。

您已根据此示例完成硬件安装。

下一步

• 要了解其他硬件配置，请转到 N6705C 双通道配置或适用于非射频事件的 N6705C 双通道配置
• 转到安装软件以开始安装 KS833A2A 软件。
