适用于非射频事件的 N6705C 双通道配置

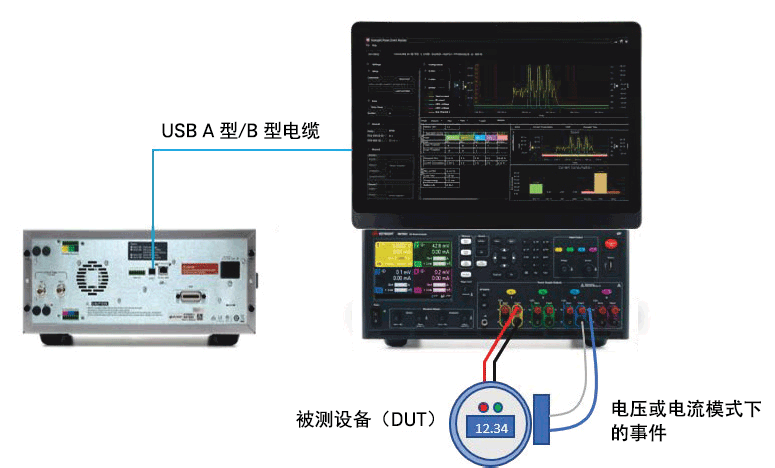

以下是不涉及使用通道 2 的非射频事件的典型安装。使用以下软件设置：

• 通道 1：被测设备的电池仿真器
• 通道 3 或 4：电压表或电流表，具体取决于所选传感器

当通道 3 或 4 连接到被测设备时，软件将使用任一通道作为用于计算电流消耗的同步事件。

按照下面的说明进行操作。

1. 请参考 N6705C 用户指南，了解有关如何在 N6705C 直流电源分析仪中安装 N6781A/N6785A SMU 模块的说明。

2. 使用测试引线（不随附）将您的 DUT 连接到通道 1（电池仿真器）。

3. 分别使用 V+ 和 V- 将基于电压的传感器连接到通道 3 或 4。使用基于电流的传感器时执行相同的操作。

您已根据此示例完成硬件安装。
