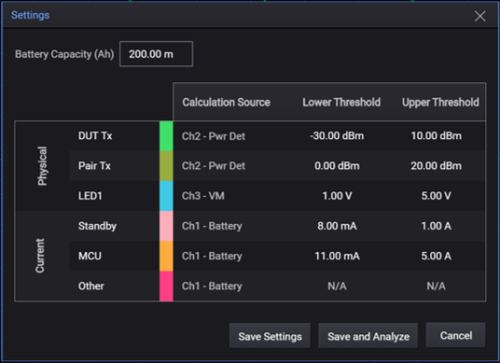

Einstellungen

Diese Einstellungen werden bei der Kategorisierung der Ereignistypen in den Wellenformen angewendet, wie in Ereigniszeile und -beschriftung erläutert.

Einstellungen	Beschreibung
Akkukapazität	Geben Sie die Kapazität des Akkus in Amperestunden ein. Die Software berechnet die Schätzung der Akkubetriebsdauer basierend auf dem im Feld „Zoom From“ (Zoomen ab) und „Zoom To“ (Zoomen nach) in der Haupttabelle festgelegten Zeitraum. Standard: 200 mAh (basierend auf der Kapazität einer CR2302-Knopfzelle). Geben Sie für genaue Ergebnisse die richtige Akkukapazität ein.
Berechnungsquelle	Die Namen der Ereignisse und Quellen entsprechen den Beschreibungen in Physische und Stromereignisse.
Unterer und oberer Schwellenwert	Legen Sie den Schwellenwert zur Definition der zu analysierenden Region ein. Die jeweiligen Module weisen folgende Bereiche auf: Leistungsdetektor: -45 bis +10 dBm Spannungsmesser: -20 bis +20 V Strommesser oder 2-Q-Stromversorgung: -3 bis +3 A Stellen Sie sicher, dass der obere Schwellenwert stets höher als der untere Schwellenwert ist.
Einstellungen speichern	Damit werden nur die an den Einstellungen vorgenommenen Änderungen gespeichert, ohne sie auf die Berechnung der Ergebnisse anzuwenden.
Speichern und analysieren	Klicken Sie auf diese Schaltfläche, um vorgenommene Änderungen zu speichern und die Ergebnisse auf Basis der neuen Einstellungen und der Akkukapazität zu analysieren.
Abbrechen	Änderungen verwerfen.
